ソフトウェア設計及び演習2017 - ball::アニメーションのライブラリ化

ball::アニメーションのライブラリ化

archive mode

!!!  animation のライブラリ化

Ball/ball1/anime.{h,c}

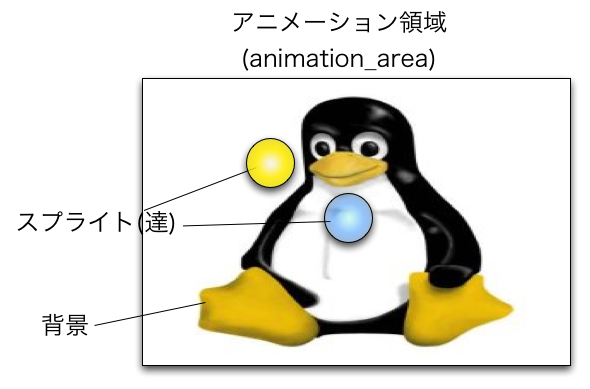

((img anime_area.png 30%))

!! アニメーション領域

背景と領域内を動くスプライト達を描くための領域

アニメーション領域の構造
8<
    : typedef struct {
    :   GtkWidget *drawing_area; //描画領域 drawing_area widget
    :   GdkPixmap *bg_pixmap;    //背景画像 pixmap
    :   gint width;              //領域の幅
    :   gint height;             //領域の高さ
    :   gint timeout;            //スプライト達の再描画のための時間間隔
    :   GList *sprites;          //スプライト達のリスト
    : } myAnimeArea;
>8

アニメーション領域 API
* アニメーション領域を作る
8<
     : myAnimeArea *
     : my_anime_area_new(gint width, gint height, GdkPixmap *bg_pixmap, gint timeout);
>8

6<
* 幅，高さ，背景画像，時間間隔 (ms)
>9

*  アニメーション領域を消す
8<
     : void
     : my_anime_area_remove(myAnimeArea *area);
>8

!! スプライト

スプライトの構造
8<
     : typedef struct {
     :   myAnimeArea *anime_area; // のっかっているアニメーション領域
     :   gint timeout;            // スプライトのタイムアウト */
     :   GdkPixbuf *pixbuf;       // スプライト用画像（ピクスバッファ）
     :   gint width;              // 幅
     :   gint height;             // 高さ
     :   gint x, y, dx, dy;       // 座標と増加
     : } mySprite;
>8

スプライトAPI
* スプライトを作成する
8<
     : mySprite *
     : my_sprite_new(myAnimeArea *area, gchar *path, gint timeout);
>8
6<
* area: 作成されるスプライトがのる，アニメーション領域
* path: 画像ファイルへのパス
* timeout: スプライトを動かす時間間隔，
* 描画はアニメーション領域の再描画時に行う
>9

* スプライトの位置とベクトルの初期値を決める関数
8<
     : void my_sprite_init(mySprite *sprite);
>8
6<
* ((color red '''利用者が用意する'''))
>9

* スプライトを移動する関数
8<
     : void my_sprite_move(mySprite *sprite);
>8
6<
* timeout 時間間隔で呼ばれる
* ((color red '''利用者が用意する'''))
>9

* スプライトの消去
8<
   : void my_sprite_remove(mySprite *);
>8
